概述

　　不銹鋼立式管道泵其標記額定性能點和尺寸等效采用國際標準ISO2858-1975（E），是一種用以取代F型耐腐蝕泵更新換代的節能產品，適用于化工、石油、冶金、電站、食品、制藥、合成纖維等部門輸送溫度在-20℃～105℃的腐蝕性介質或物理、化學性能類似于水的介質。

　　用途

　　1、不銹鋼立式管道泵,供輸送清水及物理化學性質類似于清水的其他液體之用,適用于工業和城市給排水,高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。

　　2、 ISWR（WRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵,ISWR使用溫度T：≤120℃、WRG使用溫度T：≤240℃。

　　3、 ISWH型臥式化工泵供輸送不含固體顆粒,具有腐蝕性,粘度類似于水的液體,適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門,使用溫度：-20℃-120℃

　　4、 ISWB型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。

　　工作條件

　　1、 吸入壓力≤1.0Mpa，或泵系統高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤    1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。

　　2、 環境溫度<40℃，相對濕度<95%。

　　3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.

　　注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。

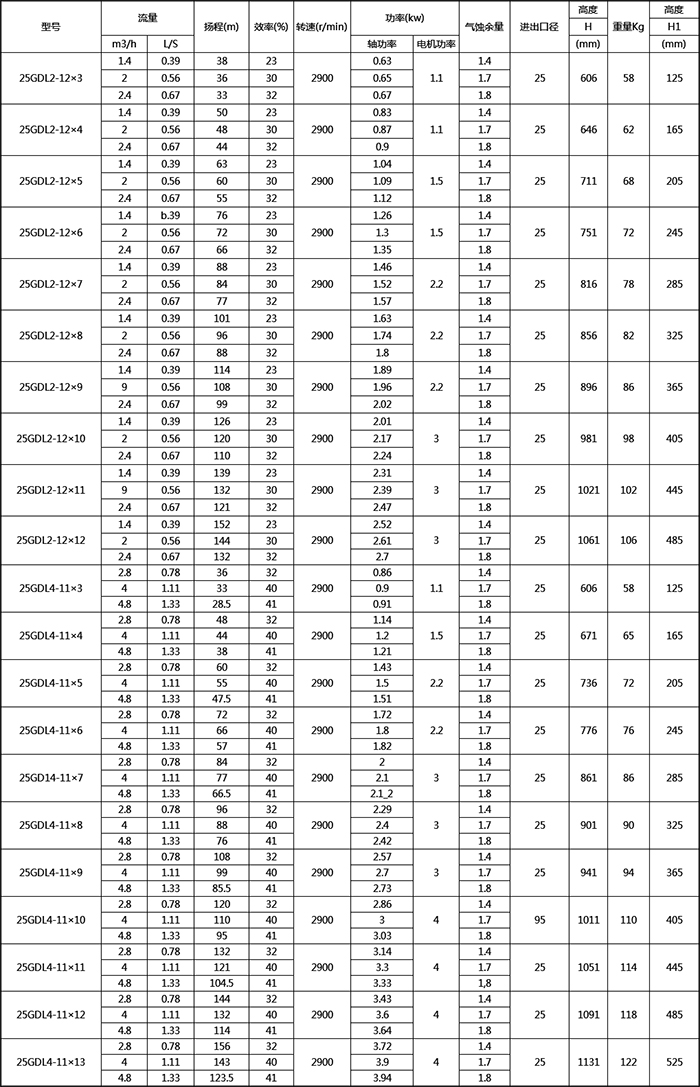

　　選型參數

　　維護保養

　　(一) 不銹鋼立式管道泵運行中的維護和保養：

　　1、進水管路必須高度密封。

　　2、禁止不銹鋼立式管道泵在汽蝕狀態下長期運行。

　　3、禁止不銹鋼立式管道泵在大流量運行時，電機超電流長期運行。

　　4、定時檢查泵運行中電機電流值，盡量使泵能在標準下工作。

　　5、不銹鋼立式管道泵在運行過程中應有專人看管，以免發生意外。

　　6、不銹鋼立式管道泵每運行500小時應對軸承進行加油。電機功率大于11kW配有加油裝置，可用高壓油槍直接注入，以保證軸承潤滑優良。

　　7、不銹鋼立式管道泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。

　　(二)不銹鋼立式管道泵機械密封維護與保養：

　　1、機械密封潤滑應清潔無固體顆粒。

　　2、嚴禁機械密封在干磨情況下工作。

　　3、起動前應盤動泵(電機)幾圈，以免突然起動造成密封環斷裂損壞。

　　產品使用

　　(一)不銹鋼立式管道泵起動、運轉：

　　1、用手撥轉電機風葉，葉輪應無卡磨現象，轉動靈活。

　　2、用手盤動泵以使潤滑液進入機械密封端面。

　　3、灌水排氣，打開進口閥，使液體充分進入泵腔內，直至整個管路充滿液體，并保證進口管路的密封性。

　　4、不銹鋼立式管道泵關閉出口閥，以減少起動電流。

　　5、接通電源，點起動確定正確運行方向，從電機風葉端看為順時針旋轉。

　　6、逐步調節出口閥的開度，盡量使泵在額定狀態下工作。

　　7、不銹鋼立式管道泵在運轉過程中，如發現噪音或不尋常的聲音時，應立即停車檢查。

　　8、正常機械密封泄漏應小于3滴／分，檢查電機，軸承處溫升<70℃，超過此值應檢查原因。

　　(二)不銹鋼立式管道泵停車：

　　1、關閉吐出管路閥門。

　　2、切斷電源，停止電機運行。

　　3、關閉進口閥。

　　4、不銹鋼立式管道泵長期停用，應放盡泵內液體。

　　安裝說明

　　1、不銹鋼立式管道泵安裝前應檢查水泵和電機有無損傷，不銹鋼立式管道泵流道內有無影響水泵運行的硬質物體(如石塊、鐵粒等)，以免不銹鋼立式管道泵運行時損壞葉輪和泵體。

　　2、安裝時管路重量不應加在水泵上，應有各自的支承體，以免泵變形影響運行性能和壽命。

　　3、不銹鋼立式管道泵與電機是整體結構，安裝時無需找正，十分方便。

　　4、當輸送熱水液體時，為了不使泵承受管路的熱變，泵座的底腳螺栓可以不固定，當管路系統在熱脹冷縮時，使泵能與管路一起移動。

　　5、不銹鋼立式管道泵體兩端法蘭規格均按1．6MPa標準確定，所以配備管路時應規格相同。

　　6、為了不使雜質進入泵內而堵塞流道影響性能，應在不銹鋼立式管道泵進口前面安裝比吸入管截面積大3-4倍的過濾器。

　　7、排出管路如裝逆止閥應裝在閘閥的外面。

　　8、不銹鋼立式管道泵用于有吸程場合，應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象。

　　9、為了維修方便和使用安全，在不銹鋼立式管道泵的進、出口管路上各安裝一只調節閥及在ISWH臥式不銹鋼管道離心泵出口附近安裝一只壓力表，以保證不銹鋼立式管道泵在額定范圍內運行，確保IHＷ不銹鋼管道泵的正常運行和使用壽命。

　　10、安裝完畢后不銹鋼立式管道泵盤動泵軸，葉輪應無摩擦和卡死現象。

　　訂貨須知

　　一、①產品名稱與型號②口徑③揚程（m）④電機功率（KW）⑥轉速（r/min）⑦電壓〔V〕⑧吸程（m）⑨是否帶附件以便我們的為您正確選型。

　　二、若已經由設計單位選定我公司的不銹鋼立式管道泵產品型號，請按不銹鋼立式管道泵型號直接向揚子江泵業公司銷售部訂購。

　　三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們塑泉泵業的技術專家為您審核把關。
